Цифровой мультиметр Ermenrich Test DM120
Профессиональный LCR-метр (измеритель иммитанса). Измерение индуктивности, емкости и сопротивления. Измерение DCR и ACR, коэффициента потерь, добротности и фазового угла. Автоматическая проверка LCR, режим сортировки, функции Hold и REL. Защищенный корпус IP67. Двухстрочный дисплей
| Артикул | 87501 | |
| Страна | КНР для Levenhuk, Inc. (США) | |
| Бренд | Ermenrich (Эрменрих) | |
| Гарантия | 5 лет | |
| Вес в упаковке | 1.09 кг | |
| Выбор предела измерения | автоматический |

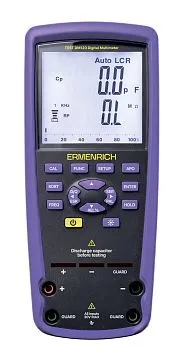

Цифровой LCR-метр Ermenrich Test DM120 – измерительный прибор профессионального класса для работы с параметрами емкости и индуктивности. Устройство способно анализировать широкий набор характеристик: индуктивность, емкость, сопротивление на постоянном (DCR) и переменном (ACR) токе, добротность (Q), фазовый угол импеданса (θ), коэффициент потерь (D) и эквивалентные сопротивления (ESR и Rp). Эти параметры критичны при настройке резонансных цепей, проверке трансформаторов и дросселей, а также при отборе компонентов с заданными характеристиками. Среди полезных опций – интеллектуальный автовыбор режима LCR, сортировка элементов и фиксация показаний.
Скорость измерения достигает 5 раз в секунду и позволяет эффективно тестировать компоненты в потоке. Сопротивление измеряется на пределах от 20 Ом до 200 МОм (ACR) и на пределах от 200 Ом до 200 МОм (DCR), емкость охватывает пределы от 20 нФ до 20 мФ, а индуктивность – пределы от 20 мкГн до 20 кГн. Нижние границы позволяют работать с малогабаритными компонентами и обмотками, верхние – с мощными катушками, сетевыми дросселями и высокоомными цепями. Вся информация выводится на двухстрочный экран с разрешением 20000 отсчетов и подсветкой, обеспечивающий превосходную считываемость даже незначительных изменений сигнала.
Для комфорта пользователя реализованы функции Hold и REL. Первая фиксирует результат на дисплее для записи или сравнения с нормой, вторая запоминает текущее значение как базу, отображая в дальнейшем лишь отклонения от него. Это упрощает подбор согласованных пар компонентов и контроль отклонений от эталона.
Корпус выполнен из высокопрочного пластика с защитой IP67 – прибор устойчив к пыли и влаге и подходит для эксплуатации в сложных условиях. Питание обеспечивают 6 батареек типа AA, уровень заряда которых виден на индикаторе. Функция автоотключения срабатывает после 5 минут бездействия.
Основные особенности:
- Профессиональный LCR-метр для измерения индуктивности, емкости и сопротивления
- Расширенные параметры: DCR, D, Q, θ, ESR, Rp для детального анализа компонентов
- Автоматическое определение типа компонента (L/C/R) и режим сортировки
- Тестовые частоты до 100 кГц и скорость 5 измерений в секунду
- Двухстрочный дисплей на 20000 отсчетов с подсветкой, функции Hold и REL
- Защита корпуса IP67, автоотключение через 5 минут бездействия
- Питание от 6 батареек AA с многоуровневым индикатором заряда на дисплее
Комплектация:
- Цифровой LCR-метр
- Измерительные щупы
- Чехол
- Инструкция по эксплуатации и гарантийный талон
| Артикул | 87501 | |
| Страна | КНР для Levenhuk, Inc. (США) | |
| Бренд | Ermenrich (Эрменрих) | |
| Гарантия | 5 лет | |
| Вес в упаковке | 1.09 кг | |
| Выбор предела измерения | автоматический | |
| Основные функции | омметр, измеритель емкости, измеритель индуктивности | |
| Пределы измерения сопротивления на постоянном токе (DCR) | 200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм/200 МОм: погрешность ±(0,5%–2,5% + единицы счета) | |
| Пределы измерения сопротивления на переменном токе (ACR) | 20 Ом/200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм/200 МОм: погрешность ±(0,7%–6,0% + единицы счета) | |
| Пределы измерения емкости | 20 нФ/200 нФ/2000 нФ/20 мкФ, 200 мкФ/2000 мкФ/20 мФ, погрешность ±(0,8%–5,0% + единицы счета) | |
| Пределы измерения индуктивности | 20 мкГн/200 мкГн/2000 мкГн/20 мГн/200 мГн/ 2000 мГн/20 Гн/ 200 Гн/2000 Гн/ 20 кГн, погрешность ±(1,2%–2,5% + единицы счета) | |
| Диапазон измерения температуры | –20…+760 °C | |
| Вторичные параметры измерения | добротность (Q), коэффициент потерь (D), фазовый угол импеданса (θ), эквивалентное параллельное сопротивление (Rp), эквивалентное последовательное сопротивление (ESR) | |
| Погрешность измерения коэффициента потерь (D) | ±(0,009…0,090) в зависимости от частоты и импеданса | |
| Рабочие частоты измерения | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц | |
| Схемы замещения | выбор автоматический или ручной, параллельная (Lp, Cp, Rp), последовательная (Ls, Cs, Rs) | |
| Количество измерений в секунду | 5 | |
| Функция удержания показаний (Hold) | ✓ | |
| Функция относительных измерений (REL) | ✓ | |
| Дисплей | ЖК, двухстрочный | |
| Количество отсчетов | 20000 | |
| Подсветка дисплея | ✓ | |
| Звуковой сигнал | ✓ | |
| Водозащищенность | ✓ | |
| Стандарты безопасности | EN 61010-1, IP67 | |
| Диапазон рабочей влажности, % | 0 — 80 | |
| Диапазон температур хранения, °C | -10 — 50 | |
| Диапазон рабочих температур, °С | 0...+40 | |
| Источник питания | 6 батареек типа AA | |
| Индикатор низкого заряда батареи | ✓ | |
| Автоотключение | ✓ | |
| Автоотключение | через 5 минут | |
| Корпус | высокопрочный пластик |
